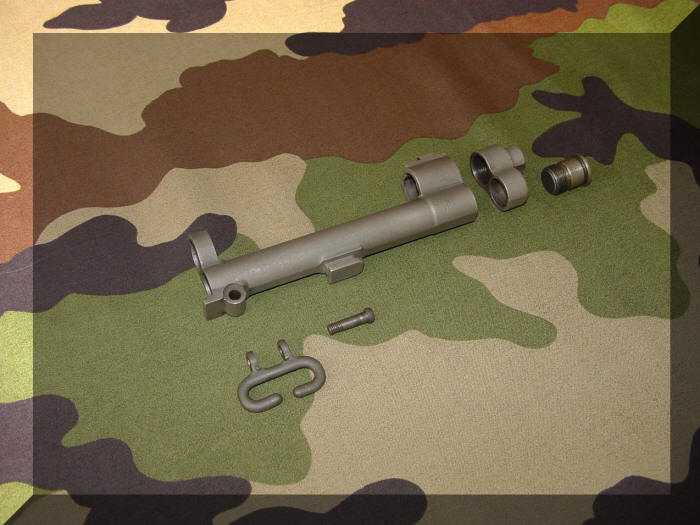

Onderdelen Gas cilindergroep

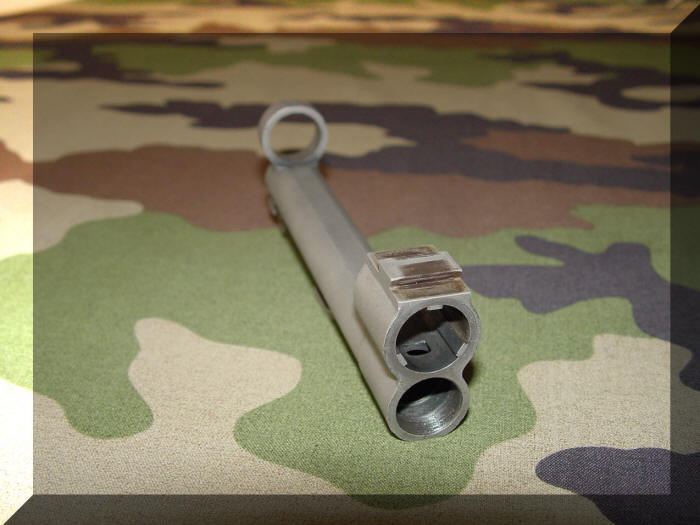

De gas cilinder ( Gas cylinder ) is een kritisch onderdeel van de M1-Garand in de cilinder wordt een klein gedeelte van de gasdruk vanuit  de loop afgetapt na het afvuren van een patroon, deze gasdruk beweegt de zuiger van de spangreep achterwaarts en zorgt voor de ontgrendeling van de afsluiter en de verdere semi-automatische werking van het wapen. Tevens is de gas cilinder het bevestigingspunt voor de korrel van het geweer.

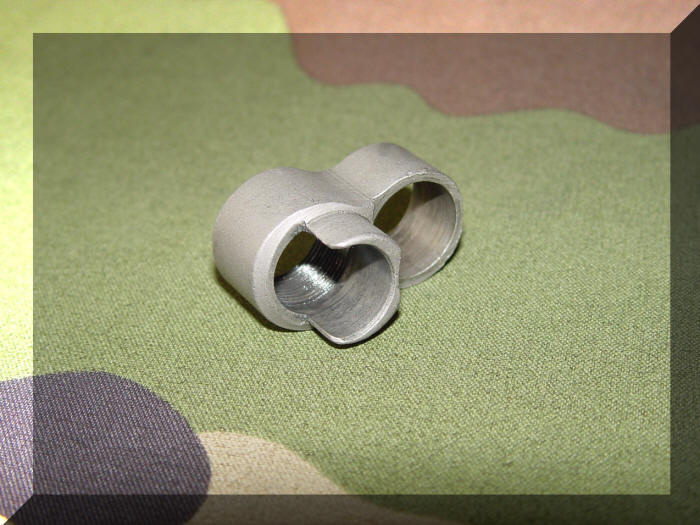

De gas cilinder moer ( Gas Cylinder Lock ) zorgt ervoor dat de gas cilinder op de loop op zijn plaats wordt gehouden.

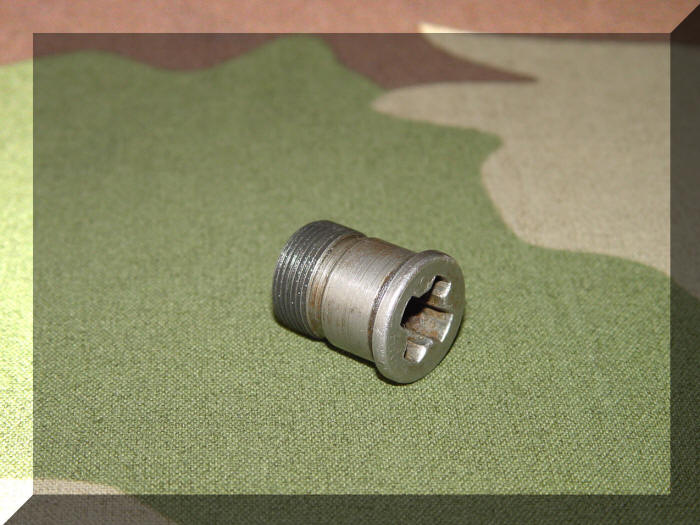

De gascilinder terugslagklep ( Gas Cylinder Lock Screw Valve ) zorgt voor verschillende dingen als eerste is het de borging van de gascilindermoer en ten tweede is het een kleine terugslagklep welke wordt geopend bij het plaatsen van de adapter voor het verschieten van geweergranaten, hierdoor kan de overtollige gasdruk welke ontstaat bij het afvuren van een geweergranaat afgevoerd worden zodat er geen schade aan het geweer kan ontstaan.
