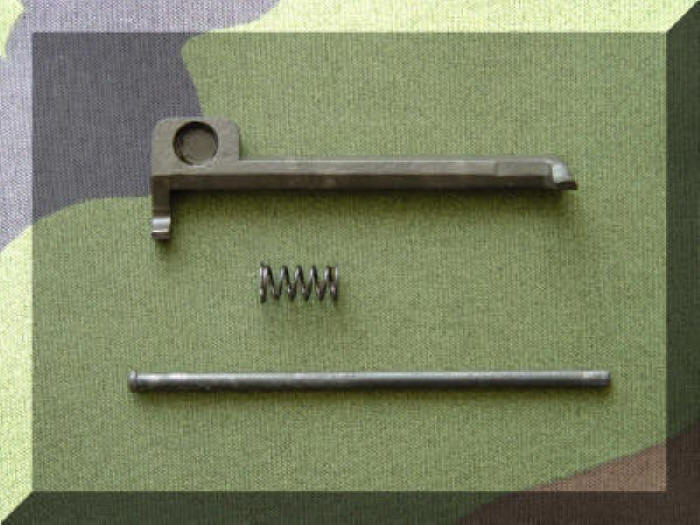

Onderdelen Patroonclip vergrendeling

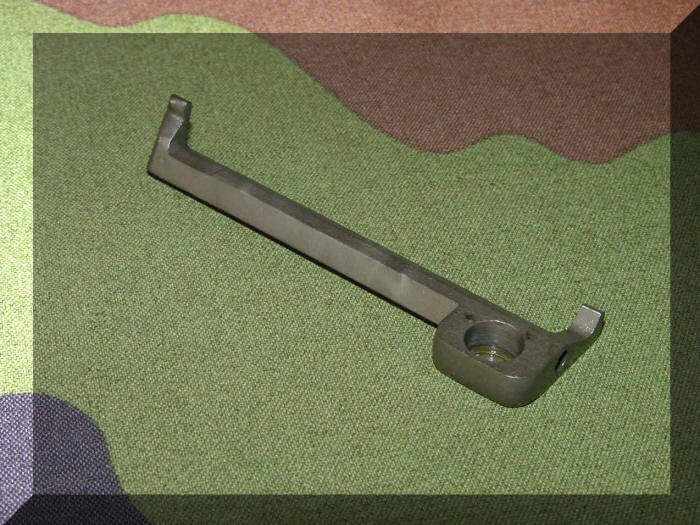

De patroonclip vergrendeling ( Clip Latch ) houdt de patroonclip in het wapen vast totdat de laatste patroon is verschoten, de clip vergrendeling  wordt ontgrendeld door het sledevangpal mechanisme waardoor de lege patroonclip wordt uitgeworpen de patroonclip vergrendeling kan ook met de hand bediend worden om het wapen te ontladen.

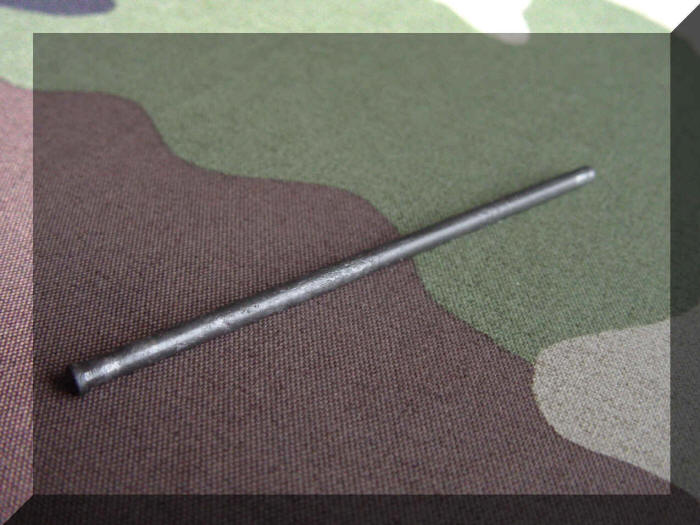

De patroonclip vergrendeling pen ( Clip Latch Pin ) is de bevestiging en het scharnierpunt van de patroonclip vergrendeling aan de linkerkant van het afsluiterhuis van de M1-Garand.

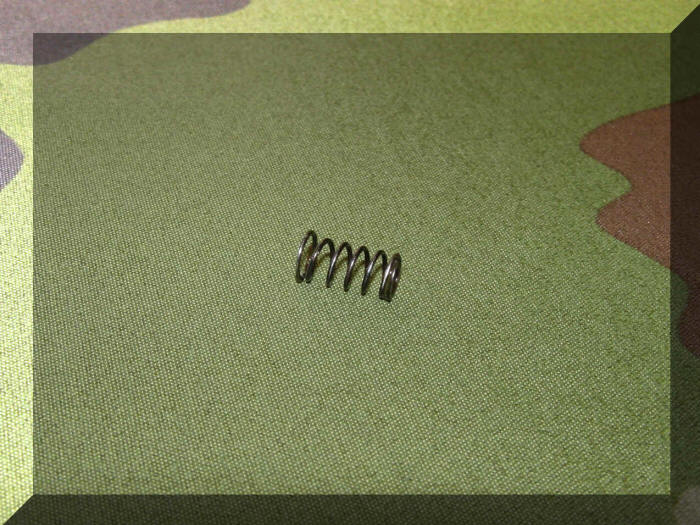

De patroonclip vergrendeling veer ( Clip Latch Spring ) zorgt voor de veerdruk om de patroonclip vergrendeling in de juiste positie te houden om de patroonclip vast te kunnen houden totdat deze leeg is geschoten, of met de hand wordt ontgrendeld om het wapen te ontladen.
